SMD 7-segment na mga displayay naging isa sa pinakamalawak na ginagamit na mga bahagi ng display sa modernong electronics. Mula sa pang-industriya na kagamitan at mga medikal na aparato hanggang sa mga consumer appliances at automotive dashboard, ang mga compact na LED display module na ito ay nag-aalok ng mahusay na visibility, energy efficiency, at pangmatagalang pagiging maaasahan.
Ipinapaliwanag ng artikulong ito kung paano gumagana ang 7-segment na display ng SMD, ang kanilang mga pangunahing bentahe, karaniwang mga application, paghahambing sa mga tradisyonal na teknolohiya ng display, pagsasaalang-alang sa pag-install, at kung paano makakapili ang mga negosyo ng tamang solusyon para sa kanilang mga proyekto. Kung ikaw ay isang engineer, product designer, distributor, o procurement manager, tutulungan ka ng gabay na ito na gumawa ng matalinong mga desisyon.

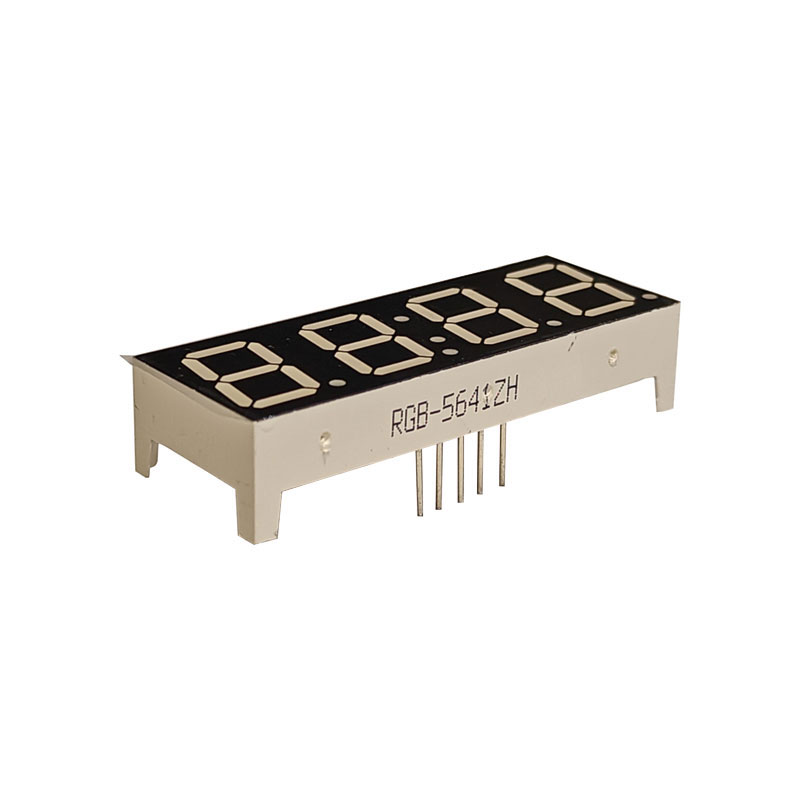

Ang SMD 7-segment na display ay isang compact electronic display component na idinisenyo gamit ang Surface Mount Device (SMD) na teknolohiya. Binubuo ito ng pitong indibidwal na LED segment na nakaayos sa figure-eight pattern. Sa pamamagitan ng piling pag-iilaw sa mga segment na ito, ang display ay maaaring magpakita ng mga numero mula 0 hanggang 9 at ilang mga alphabetic na character.
Hindi tulad ng tradisyonal na through-hole display, ang mga bersyon ng SMD ay direktang naka-mount sa ibabaw ng isang naka-print na circuit board (PCB), na nagbibigay-daan sa mga mas compact na disenyo, automated na pag-assemble, at mas mataas na kahusayan sa produksyon.
| Tampok | Paglalarawan |
|---|---|
| Uri ng Pag-mount | Surface Mount Technology (SMT) |
| Display Format | Numeric at limitadong alphanumeric |
| Pinagmulan ng Banayad | teknolohiya ng LED |
| Mga Karaniwang Kulay | Pula, berde, asul, puti, amber |
Ang bawat segment sa display ay naglalaman ng LED. Kapag ang daloy ng kuryente ay dumadaloy sa isang segment, ito ay umiilaw. Ang iba't ibang kumbinasyon ng mga iluminadong segment ay bumubuo ng iba't ibang mga digit.
Halimbawa:
Ang mga SMD display ay karaniwang available sa dalawang electrical configuration:
Ang lahat ng mga cathode ay konektado nang magkasama. Ang mga indibidwal na segment ay lumiliwanag kapag ang positibong boltahe ay inilapat.
Ang lahat ng mga anode ay konektado nang magkasama. Nag-iilaw ang mga segment kapag nakakonekta sa lupa.
Pinipili ng mga manufacturer at engineer ang mga SMD 7-segment na display dahil nagbibigay sila ng ilang benepisyo sa pagpapatakbo at pagmamanupaktura.
Ang mga bentahe na ito ay ginagawang mas mahalaga ang mga display ng SMD para sa mga high-volume na kapaligiran sa pagmamanupaktura kung saan ang kahusayan at pagkakapare-pareho ay kritikal.
Ang mga SMD 7-segment na display ay ginagamit sa maraming industriya dahil sa kanilang pagiging simple, tibay, at pagiging epektibo sa gastos.
| Industriya | Aplikasyon |
|---|---|
| Consumer Electronics | Mga digital na orasan, calculator, kagamitan sa kusina |
| Kagamitang Pang-industriya | Mga control panel, counter, timer |
| Mga Medical Device | Mga sistema ng pagsubaybay at kagamitan sa diagnostic |
| Automotive | Mga indicator ng dashboard at display module |
| Mga Smart Home Device | Mga temperature controller at mga produktong IoT |
Isa sa mga pinakamalaking desisyong kinakaharap ng mga inhinyero ay ang pagpili sa pagitan ng mga SMD display at tradisyonal na through-hole na mga modelo.
| Salik ng Paghahambing | SMD Display | Through-Hole Display |
|---|---|---|
| Paraan ng Pagpupulong | Awtomatikong SMT | Manu-manong o wave na paghihinang |
| Puwang ng PCB | Compact | Mas malaking footprint |
| Bilis ng Produksyon | Mataas na bilis ng pagpupulong | Mas mabagal na proseso |
| Lakas ng Mekanikal | Katamtaman | Napakalakas |
| Kahusayan sa Gastos | Mahusay para sa mass production | Mas mataas na gastos sa paggawa |
Bago pumili ng SMD 7-segment na display, dapat na maingat na suriin ng mga inhinyero ang ilang teknikal na parameter.
Ang isang mas malawak na anggulo sa pagtingin ay nagpapabuti sa pagiging madaling mabasa mula sa iba't ibang posisyon.
Nakakaapekto ang liwanag sa visibility sa ilalim ng liwanag ng araw o mataas na liwanag sa paligid.
Ang mababang kasalukuyang pagkonsumo ay mahalaga para sa mga device na pinapagana ng baterya.
Ang mga pang-industriya na application ay nangangailangan ng mga display na may malawak na pagpapaubaya sa temperatura.
Ang pagpili ng tamang SMD 7-segment na display ay direktang nakakaapekto sa kalidad ng produkto, performance, at kahusayan sa pagmamanupaktura.
Narito ang ilang mahahalagang salik na dapat isaalang-alang:
Ang pakikipagtulungan sa isang makaranasang tagagawa ay nakakatulong na mabawasan ang mga panganib sa pagkuha at tinitiyak ang matatag na pangmatagalang supply.
Ang wastong layout ng PCB at mga kasanayan sa pag-mount ay makabuluhang nagpapabuti sa pagganap ng display at ani ng produksyon.
Maraming mga pagkabigo sa display ang nagreresulta hindi mula sa mismong display ngunit mula sa hindi magandang disenyo ng PCB o hindi tamang kondisyon ng paghihinang.
| Problema | Posibleng Dahilan | Solusyon |
|---|---|---|
| Hindi pantay na Liwanag | Maling kasalukuyang kontrol | Gumamit ng wastong resistors o driver |
| Mga Patay na Segment | Mahina solder joints | Suriin ang kalidad ng paghihinang |
| kumikislap | Hindi matatag na suplay ng kuryente | Pagbutihin ang regulasyon ng boltahe |
| sobrang init | Labis na kasalukuyang | Bawasan ang kasalukuyang operating |
Habang ang mga elektronikong device ay patuloy na nagiging mas maliit at mas matalino, ang teknolohiya ng display ay mabilis na umuunlad.
Ang mga modernong SMD 7-segment na pagpapakita ay ginagawa na ngayon gamit ang:
Ang mga pagpapahusay na ito ay tumutulong sa mga tagagawa na lumikha ng mas maaasahan at matipid sa enerhiya na mga electronic system para sa mga pandaigdigang merkado.
Ang mga mapagkakatiwalaang supply chain ay mahalaga sa industriya ng electronics. Ang pagpili ng propesyonal na tagagawa ng display ay nagbibigay ng mga pakinabang tulad ng matatag na kalidad ng produkto, mga naka-customize na solusyon, teknikal na suporta, at nasusukat na kapasidad ng produksyon.
Guangzhou RGB Optoelectronic Technology Co., Ltd.dalubhasa sa mataas na kalidad na mga solusyon sa pagpapakita ng LED para sa mga pang-industriya, automotive, consumer electronics, at mga application ng smart device. Sa mga advanced na kakayahan sa produksyon at mahigpit na sistema ng pamamahala ng kalidad, sinusuportahan ng kumpanya ang mga customer sa buong mundo gamit ang mga maaasahang teknolohiya sa pagpapakita.
Maaari ding tumulong ang mga propesyonal na supplier sa mga custom na kulay ng display, laki ng digit, compatibility ng PCB, at mga kinakailangan na partikular sa application, na tumutulong sa mga negosyo na bawasan ang oras ng pag-develop at pagbutihin ang pagiging maaasahan ng produkto.
Oo. Ang mga LED-based na SMD display ay kumokonsumo ng medyo mababang kapangyarihan kumpara sa maraming tradisyonal na teknolohiya ng display, na ginagawang angkop ang mga ito para sa mga portable at pinapagana ng baterya na mga device.
Oo. Maaaring i-customize ng mga tagagawa ang laki ng digit, kulay, liwanag, configuration ng pin, at packaging batay sa mga kinakailangan ng customer.
Ang mga de-kalidad na LED display ay maaaring gumana nang sampu-sampung libong oras sa ilalim ng wastong mga kondisyon ng kuryente at thermal.
Karaniwang pinipili ang pula at berde dahil nag-aalok ang mga ito ng mahusay na visibility sa ilalim ng karamihan sa mga kondisyon ng pag-iilaw.
Talagang. Ang mga Industrial-grade na SMD display ay idinisenyo upang mapaglabanan ang vibration, pagkakaiba-iba ng temperatura, at mahabang mga ikot ng pagpapatakbo.
Ang mga SMD 7-segment na display ay nananatiling isa sa mga pinakapraktikal at cost-effective na teknolohiya ng display sa industriya ng electronics. Ang kanilang compact na istraktura, mataas na visibility, mababang paggamit ng kuryente, at pagiging tugma sa mga awtomatikong proseso ng pagmamanupaktura ay ginagawa silang perpekto para sa isang malawak na hanay ng mga application.
Gumagawa ka man ng consumer electronics, industrial control system, medikal na kagamitan, o mga produktong automotive, ang pagpili ng tamang supplier ng display ay maaaring makabuluhang mapabuti ang kalidad ng produkto at kahusayan sa produksyon.
Guangzhou RGB Optoelectronic Technology Co., Ltd.ay handang suportahan ang iyong mga proyekto gamit ang mga propesyonal na kakayahan sa pagmamanupaktura, mga naka-customize na solusyon sa display, at tumutugon na teknikal na tulong.
Makipag-ugnayan sa aminngayon upang talakayin ang iyong mga kinakailangan at tuklasin ang perpektong solusyon sa LED display para sa iyong negosyo.
